Co potřebujete vědět o selhání relé v pevném stavu

Solid state relay failure can happen for many reasons. These include getting too hot, too much current, too much voltage, wrong wiring, or parts wearing out. Some signs are the relay staying closed, machines not working right, getting too hot, or strange smells or sounds. Finding and fixing these problems fast keeps machines safe and working well. In factories, failure rates vypadat jakoKřivka vany. relé pevného stavu může trvat až 10 let, pokud se použije správně .

Klíčové s sebou

• Relé v pevném stavu mohou přestat fungovat z tepla, příliš mnoho proudu, příliš mnoho napětí, nesprávného zapojení nebo starých částí, které se opotřebovávají .
•
• Možná si všimnete, že relé uvízly otevřené nebo zavřené, stroje fungovaly divně, byly příliš horké nebo podivné vůně a zvuky .
•
• Udržování relé chladných pomocí chladičů, fanoušků a dobrým proudem vzduchu pomáhá zastavit selhání a způsobuje, že vydrží déle .
•
• Pomocí správného zapojení, chrániče přepětí a výběrupravé reléPro práci snižuje šanci na poškození .

• Kontrola a testování relé často najde problémy brzy, takže stroje zůstávají v bezpečí a dobře fungují .

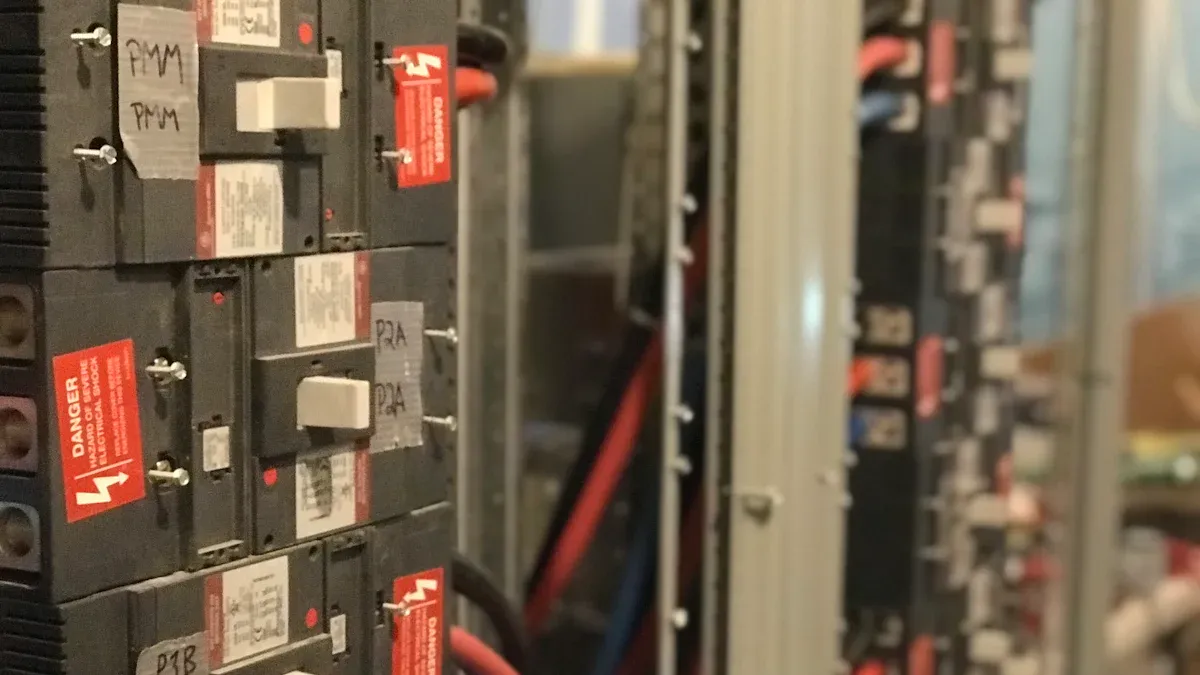

Příznaky selhání relé z pevného stavu

Uvízl zavřený nebo otevřený

Relé v pevném stavu může přestat pracovat na jednom místě . Pokud se uvízne zavřený, obvod zůstane po celou dobu . To znamená, že zařízení se neustále běží, když by se mělo zastavit ., stroje se mohou být příliš horké nebo zlomené ., pokud je otevřeno, aby se obíhaly, nebo se otočily, nebo se otočí nebo se stane nebo se otočí nebo natočí nebo se natočí nebo natočí Cokoli . Technici to kontrolujíPoslech pro kliknutí nebo použití měřiče. Někdy,Spálené části uvnitř způsobují, že relé zůstane uzavřené.

Lidé v továrnách říkají, že chyby zapojení mohou vypadat jako tento problém ., ale zlomené části uvnitř relé mohou také způsobit .Kontrola odporu pomocí měřičeukazuje, zda je relé zaseknuté .

Porucha zařízení

Stroje mohou působit divně, pokud relé pevného stavu selže . Nemusí se začít nebo zastavit ve správný čas . Někdy motor neběží nebo se ohřívač nezůstane příliš dlouho . Tyto věci znamenají, že relé se nepíná správně {. Pracovníci mohou vidět, že pracovníci mohou vidět, že budou moci ukazovat, že se mohou ukazovat, že budou moci ukazovat, že se mohou týkat chyb. Zprávy . Tyto stopy pomáhají lidem najít selhání relé brzy .

Přehřáté značky

Příliš horké je běžné znaménko . Relé by se mohlo cítit teplé nebo vypadat spáleně . dráty nebo konektory blízko mohou také horké . Příliš mnoho proudu nebo uvíznutí relé může způsobit, že to může způsobit ., pokud to někdo může zhoršit nebo dokonce chytit nebo dokonce zachytit {{4 {4}.} checks for the Bigger For Stop for Bigher For to Bigger, může to zabránit, aby se zabránilo bigger Problémy .

Neobvyklý hluk nebo zápach

Podivné zvuky nebo vůně znamenají, že něco není špatné . Můžete slyšet bzučení nebo hučení z relé nebo strojů . spálené nebo liché vůně může znamenat, že části jsou uvnitř poškozeny . Tyto znaky mohou zastavit více poškození....

Tip:Pokud vidíte tyto značky, zkontrolujte relé se správnými nástroji . Nalezení problémů Early udržují stroje v bezpečí a práci .

Příčiny selhání relé pevného stavu

Selhání relé v pevném stavuMůže se stát z několika hlavních důvodů . Každý důvod může změnit, jak dobře relé funguje a jak dlouho to trvá . Vědět, že tyto důvody pomáhají zabránit strojům v rozbití a udržovat lidi v bezpečí .

Přehřátí

Příliš horké je velký důvod pro selhání relé v pevném stavu . Když SSR funguje, dělá teplo uvnitř jeho částí . Pokud se teplo nemůže dostat ven, teplota se zvyšuje . horký vzduch kolem relé zhoršuje ..10 ° C teplejšíPři použití hodně . V relé může dosáhnout 95 ° C, pokud je vzduch 70 ° C . Toto extra teplo zvyšuje pravděpodobnost selhání . SSRS musí zůstat v pohodě, aby fungovala správně .

Pokud ne, relé by se mohlo uvíznout a být nebezpečný .Elektromechanická relé zvládnou teplo lépeProtože jejich kontakty zůstávají chladnější .

Ale oba typy potřebují méně energie na horkých místech . pomocí chladičů, ventilátorů nebo speciálního tuku pomáhá udržovat je v pohodě a vydržet déle .

Nadměrné a přepětí

Too much current or voltage can break SSRs fast. Overcurrent happens with short circuits or when the load uses too much power. This can ruin the inside part called the thyristor and break the relay for good. Overvoltage, like spikes or surges, also hurts the relay's parts. To keep SSRs safe, Designéři používajíRychlé pojistkythat are a bit higher than the relay's rating. Varistors (MOVs) and RC snubber circuits help stop surge voltages and protect the relay. Voltage should stay close to the rated value. If not, the SSR can get too hot or stop working. Cooling tools like radiators or fans help keep the relay Safe .

• SSR ztratí výkon jako teplo, což je doba poklesu napětí proud (p=v × i) . Obě čísla používají hodnoty RMS .
•
• Příliš mnoho současných nebo zkratů může SSR rozbít uvnitř .
•
• Překopové proudy při spuštění mohou být mnohem vyšší než obvykle . Motory a žárovky mohou při startu používat šestkrát více proudu . Transformátory mohou používat dvacetkrát více aktuální .

Indukční zátěže a hroty napětí

Induktivní zatížení, jako jsou motory a transformátory, způsobují hroty napětí, když jsou vypnuty . Tyto hroty, nazývané zpět EMF, mohou ublížit SSR a způsobit selhání relé pevného stavu . Lidé často vidíSSR selhaly po několika dnech s motory. Relé se může zaseknout "na ." Ssrs nejlépe fungují s odporovým zatížením . Indukční zatížení potřebují další pomoc, jako jsou snubber obvody nebo MONS, aby zastavili hroty . Mov Out a zkratka, což způsobuje více problémů .

Přepínání přechodu s nulovým přechodem SSR jsou dobré pro odporová zatížení, ale nemusí dobře vypnout induktivní zatížení . Náhodné obracecí SSR jsou lepší pro induktivní zatížení . SIGHRE pro úlohu snižují šanci na selhání .

• Indukční zatížení způsobují hroty napětí, které stresují SSRS .
•
• Snubberské obvody a MOV pomáhají zastavit tyto hroty .
•
• MOV mohou selhat po mnoha hrotecha může způsobit požáry .
•
• SSRS s přepínáním s nulovým přechodem jsou pro odporová zatížení . náhodné obracecí SSR jsou lepší pro induktivní zatížení .

Špatné a špatná instalace

Chyby zapojení nebo špatná instalace často způsobují selhání relé v pevném stavu . Pokud někdo vodije relé špatně, nemusí to fungovat nebo by se mohlo hned zlomit . volné dráty způsobují více odporu, což způsobuje, že je to více odporu, což způsobuje, že je to spuštěné a vzduchové a vzduchové a vzduchové akuróny, které jsou ve vzduchu nebo na přeskočení nebo se sjezdové akurózy způsobí, že je to špatné a vzduchové. Panely také zvyšují šanci na přehřátí .

Dobrá instalace, se správným zapojením a proudem vzduchu, pomáhá zastavit tyto problémy .

Poznámka:K zastavení selhání včasného relé . vždy použijte schémata a pravidla výrobce a pravidla

Degradace komponenty

All electronic parts get old over time. In SSRs, the inside materials and safety parts slowly wear out. High heat, voltage spikes, or heavy loads make this happen faster. Leakage current at the SSR output, even when off, can mean old parts. Over time, insulation can break down, and the relay may not switch Pravá . Kontrola a změna starých SSRS pomáhá udržovat systémy dobře fungující .

• Staré díly vytvářejí více únikového proudu .
•
• Špatná izolace a opotřebované díly způsobují potíže s přepínáním .
•
• Pravidelné kontroly a výměnaStaré SSRSsnižte riziko překvapivých selhání .

Odstraňování problémů

Odstraňování problémů s pevným stavem pomáhá pracovníkům najít problémy rychle . Pečlivé kontroly mohou zastavit větší problémy a udržovat věci v bezpečí . Zde jsou kroky .

Vizuální kontrola

Nejprve se podívejte na relé pevných stavů pro jakékoli problémy . Pracovníci hledají poškození, příliš mnoho tepla nebo špatného nastavení . hledají:

• Spálit značky nebo změny barev na relé nebo terminálech
•
• Dráty nebo konektory, které vypadají roztavené
•
• Terminály, které jsou volné nebo rezavé
•
• Známky vody nebo prachu na relé
•

If you see any of these, the relay might be bad or could break soon. Workers also check that covers and seals are in place. They make sure the relay fits tight in its socket. Air should move around the relay to keep it cool. Sometimes, rules say to check for leaks or gaps near the relay. This stops Prach nebo voda z vstupu do . Tyto kroky pomáhají relé fungovat na bezpečném místě .

Tip:Vždy zkontrolujte nastavení relé pomocí schématu zapojení výrobce . To pomáhá najít nesprávné dráty nebo chybějící části, které mohou způsobit včasné selhání .

Testování signálu a kontinuity

Po pohledu pracovníci používají multimetrVyzkoušejte signály a kabeláž relé. Toto najde skryté problémy, které nevidíte . kroky jsou:

1. Změřte napětí řídicího signálu na vstupu . Číslo by se mělo shodovat s tím, co relé potřebuje .
2.
3. Zkontrolujte odpor na výstupních terminálech:
4.
   • Pro normálně otevřené relé by měl být odpor velmi vysoký, když je vypnutý a velmi nízký, když na .
   •
   • Pro normálně uzavřené relé by měl být odpor nízký, když je vypnutý a vysoký, když na .
   •
5. Vyzkoušejte dráty, abyste se ujistili, že nedocházejí k žádným přestávkám nebo šortkám .
6.
7. Porovnejte všechna čísla s tím, co říká výrobce, je správné .
8.

Pokud relé nepřepíná správně, může být přerušeno uvnitř . Někdy relé ukazuje malý únik proudu, když je vypnuto ., to může znamenat staré části nebo špatnou izolaci .

Poznámka:Před testováním vždy vypněte sílu, abyste zůstali v bezpečí .

Identifikace režimů selhání

Pracovníci zjistí, jaký druh selhání relé pevného stavu došlo pomocí kontrol i testů . Běžné problémy jsou:

• Stuck Closed: Relé zůstává zapnuté, i když by mělo být mimo . To udržuje stroje v provozu a může je učinit příliš horké .
•
• Stuck Open: Relé se nikdy nezapne, takže stroj nedostane energii .
•
• Intermitent: Relé se zapíná a vypne v náhodných časech . Díky tomu je stroje Strange .
•
• Přehřátí: Relé nebo dráty se cítí horké . To může znamenat příliš mnoho aktuálního, špatného chlazení nebo špatného zapojení .
•

Aby našli příčinu, pracovníci kontrolují nesprávné zapojení, problémy s načítáním nebo horkým vzduchem se špatným proudem vzduchu . také hledají staré části, jako je více prosakující proud nebo pomalé přepínání . Některá relé majíVestavěná ochrana tepla. Tato relé se vypnou, pokud se příliš zahřejí a zapnou se zpět, když jsou v pohodě ., to pomáhá zastavit poškození a usnadňuje zjištění, zda je problém . aPlán krok za krokempomáhá najít chyby:

1. Pokud relé selže, použijte vnější přepínače nebo jističe, pokud relé selže .
2.
3. Použijte rychlé pojistky, které odpovídají přepětí relé a spouštěcího proudu zatížení .
4.
5. Zkontrolujte teplotu v blízkosti relé během normálního použití, abyste ji udrželi v bezpečí .
6.
7. Dejte teplotní senzory na důležitá místa, zejména pokud je mnoho relé blíže nebo vzduch se nemůže dobře pohybovat .
8.
9. Nejen použijte relé k vypnutí napájení . Pro bezpečnost použijte další přepínače nebo jističe .
10.

🛠 Pravidelné kontroly a dobré nastavení snižují šanci na selhání relé v pevném stavu a udržujte stroje bezpečně .

Osvědčené postupy a prevence

Správný výběr a instalace

Sbírání pravéRelé v pevném stavuzastaví mnoho problémů . Musíte zkontrolovatnačíst napětí, proud a typ. Tabulka níže ukazuje, co hledat:

Pokryty pomáhají udržovat prach, vodu a teplo. Díky tomu je relé bezpečnější a vydrží déle .

Ochrana zatížení a přepětí

Ochrana přepětí je velmi důležitá pro relé v pevném stavu. Surges can break parts, cause hidden problems, or mess up signals. Using more than one surge protector helps a lot. Put them at the main power, panels, and where you use the relay. Filters and surge devices lower the chance of slow damage. Protect all wires, even line-to-line and line-to-ground . Nainstalujte chrániče přepětí správným způsobem a často je zkontrolujte, aby SSRS udržovaly bezpečné .

• Přepětí může okamžitě rozbít věci nebo způsobit pomalé poškození .
•
• Ochrany a filtry přepětí pomáhají zastavit selhání .
•
• Ochrana datových řádků udržuje signály správně .

Pravidelná údržba

Kontrola SSRS jim často pomáhá vydržet déle . Pracovníci by měli hledat teplo, prach nebo volné dráty . Změnit stará relé, než se rozbijí . NěkteréSSR mají vestavěné termostaty. Tyto řezané síly, pokud se věci příliš horké . To přestane přehřátí a ukazuje, zda existují i jiné problémy . Fridges a Heaters používají tyto funkce k úspoře peněz a času zastavením velkých oprav .

🔍 Často kontrola SSR a změna včas udržuje věci v bezpečí a běhu .

Design bezpečný selhání

Vytváření systémů s selháními bezpečnými díly udržuje věci v bezpečí, pokud relé selže . Některé systémy používají speciální ochranu, která se mění s problémem .Tepelné modelování pomáhá chránit před teplem. Self-CHECKS Nechte systém najít problémy brzy . Hardware i software mohou pomoci bezpečně uzavřít věci .

1. Zvláštní ochrana se mění s velikostí problému .
2.
3. Tepelné modelování pomáhá chránit před teplem .
4.
5. Self-Checks najdou problémy rychle .
6.
7. Hardware i software pomáhají udržovat věci v bezpečí .
8.

Tyto kroky pomáhají zastavit selhání relé pevného stavu . Udržují stroje v bezpečí a dobře fungují .

Solid state relays can stop working for many reasons. Getting too hot, too much current, or voltage spikes can cause failure. Old parts inside the relay can also make it break. Some signs are stuck contacts, machines acting strange, or things getting too hot. Putting the relay in the right way and checking it often helps stop Problémy . Technici by měli používat dobré návyky a přidat ochranu proti přepětí . Pokud je problém obtížně vyřešit, měli by požádat odborníka o pomoc . Čtenáři se mohou dozvědět více od reléových výrobců nebo lidí, kteří vědí hodně o průmyslu .

FAQ

Jaká je nejčastější příčina selhání relé v pevném stavu?

Příliš horké je hlavní důvod, proč relé selhávají . Vysoké teplo bolí vnitřní části . Bad Airflow, příliš mnoho aktuálních nebo nesprávného nastavení, které se to může stát .

Co by měl někdo udělat, když se uvízne relé pevného stavu?

Technik by měl okamžitě vypnout napájení . Relé je třeba zkontrolovat, zda můžete vidět jakékoli poškození, které můžete vidět . vložit do nového relé ssprávné hodnoceníZnovu zajistí bezpečné věci .

Jaké znaky ukazují, že relé pevný stav selhává?

Některé značky jsou stroje, které nezapne nebo vypnou . Relé by se může cítit horko nebo vůně spáleného . Můžete slyšet bzučení nebo vidět chybové zprávy na ovládacím panelu .

Jaká zatížení s největší pravděpodobností poškodí relé v pevném stavu?

Zátěže jako motory a transformátory mohou způsobit hroty napětí . Tyto hroty mohou rozbít vnitřní části relé . pomocí obvodů snubber nebo chrániče přepětí pomáhá zastavit tento problém .

Jaká údržba pomáhá předcházet selhání relé v pevném stavu?

Kontrola relé často pomáhá najít teplo, prach nebo volné dráty . Stará relé by se měla změnit, než se rozbijí . Ochrana přepětí a udržení relé v pohodě, pomáhají jim vydržet déle .
