Proč umístit diodu na cívku relé? Kompletní průvodce ochranou proti zpětnému letu

Obvody pro úsporu malých součástí

Představte si tento scénář. Děláte poslední úpravy na svém elektronickém projektu. Arduino ovládá 12V motor, světla nebo solenoidový ventil přes relé. Kód se nahrává perfektně. Zkontrolujte všechna připojení. Všechno funguje jako kouzlo.

Pak začnou problémy. Váš mikrokontrolér se začne náhodně resetovat. Ještě horší je, že pin GPIO ovládající relé úplně odumřel.

Tato frustrující situace se děje neustále. Viník? Chybějící dioda - jedna malá, levná součástka.

Zde je důvod, proč musíte umístit diodu na cívku relé. Chrání váš řídicí obvod před ničivým napěťovým skokem nazývaným zpětné EMF nebo indukční zpětný ráz. Bez této ochrany hrozí vážné poškození citlivých součástí, jako jsou tranzistory a mikrokontroléry.

Tato dioda má několik názvů: flyback dioda, odlehčovací dioda nebo volnoběžná dioda. Stojí to haléře, ale poskytuje základní pojištění proti selhání obvodu. Pojďme prozkoumat, proč se to přesně děje a jak toto jednoduché řešení správně implementovat.

Fyzika zpětného EMF

Pochopení problému nám pomáhá ocenit řešení. Nebezpečí pochází ze základní povahy cívky relé jako induktoru.

Jak funguje cívka relé

Cívka relé je v podstatě induktor. Drát navinutý do těsné cívky vytváří silné magnetické pole, když jím prochází proud. Toto magnetické pole mechanicky ovládá spínač relé.

Představte si induktor jako těžký setrvačník. Roztočit se vyžaduje úsilí, ale jakmile se pohne, má hybnost a chce pokračovat. Induktor odolává jakékoli změně toku proudu.

Když přivedete napětí na cívku relé, začne protékat proud. Kolem cívky se vytváří magnetické pole. Induktor ukládá energii v tomto magnetickém poli, stejně jako setrvačník ukládá kinetickou energii.

Když přerušíte proud

Kritický okamžik nastává, když relé vypnete. Toho dosáhnete snížením proudu do cívky, obvykle pomocí tranzistoru k otevření cesty obvodu k zemi.

Z hlediska induktoru proud klesne ze své ustálené hodnoty na nulu téměř okamžitě. Vzhledem k tomu, že induktor bojuje se změnami proudu, udělá vše pro to, aby proud proudil. Uložená energie v kolabujícím magnetickém poli musí někam jít.

Tento rychlý kolaps magnetického pole indukuje nové napětí na cívce. Podle Lenzova zákona má toto indukované napětí opačnou polaritu než původní napájecí napětí. Jeho velikost závisí na tom, jak rychle se proud mění. Protože ke změně dochází téměř okamžitě, může být indukované napětí obrovské.

I při napájení 5V nebo 12V toto zadní EMF snadno dosáhne stovek nebo tisíců voltů. Je to krátké, ale neuvěřitelně destruktivní.

Zvažte analogii „vodního kladiva“. Představte si-vysokotlakou vodu protékající dlouhou a těžkou trubkou. Pokud zavřete ventil na konci, hybnost vody nemá kam jít. Narazí na ventil a vytvoří masivní tlakovou špičku, která otřese celým vodovodním systémem. Řezání proudu do induktoru vytváří elektrický ekvivalent tohoto jevu.

Vizualizace napěťové špičky

Osciloskop poskytuje nejjasnější obraz této události. Představme si sondování spojení mezi cívkou relé a řídicím tranzistorem.

Zde je to, co se objeví na obrazovce, porovnání obvodů s a bez zpětné diody.

Graf 1: ReléZapínání

Když se tranzistor zapne, propojí cívku se zemí. Napětí v tomto bodě klesne z napájecího napětí (např. 12V) na téměř 0V. Cívkou začne protékat proud a relé se aktivuje. Toto je normální, bezpečný provoz.

Graf 2: ReléVypínání (bez diody)

Když se tranzistor vypne, přeruší zemnící dráhu. Napětí v tomto bodě by se teoreticky mělo vrátit na 12V napájecí napětí. Místo toho kolabující magnetické pole indukuje masivní napětí opačné polarity.

Osciloskop ukazuje ostrý, hluboký negativní hrot. Napětí na kolektoru tranzistoru, které bylo 0 V, klesá hluboko pod zem - potenciálně na -100 V, -200 V nebo více. Toto je zpětné EMF, indukční zpětný ráz, a je to nepřítel vašeho obvodu.

Zkrocení Spikea

Nyní, když jsme si problém vizualizovali, pojďme představit řešení: flyback diodu. Tato jednoduchá součást poskytuje elegantní odpověď na destruktivní zpětnou energii EMF.

Flyback dioda

Dioda funguje jako jednosměrka pro elektřinu-. Umožňuje proudu snadno protékat v jednom směru (od anody ke katodě), ale ve zpětném směru jej téměř úplně blokuje.

V této aplikaci má dioda několik názvů popisujících její funkci: zpětná dioda, odlehčovací dioda, volnoběžná dioda nebo odrušovací dioda. Všechny odkazují na stejnou součást sloužící stejnému účelu.

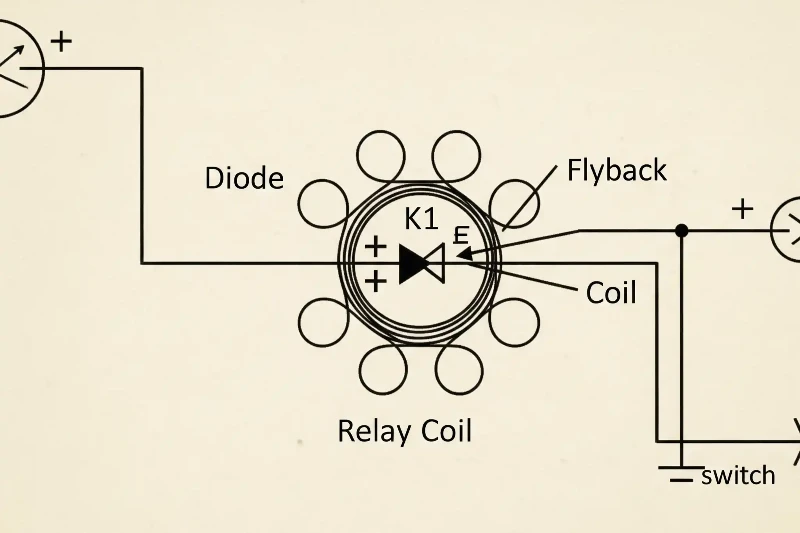

Dioda se zapojuje paralelně s cívkou relé. Jeho orientace je naprosto zásadní pro správný a bezpečný provoz obvodu.

Vytvoření bezpečné cesty

Genialita flyback diody spočívá v jejím chování během obou stavů relé "zapnuto" i "vypnuto". Prozkoumejme dva scénáře.

Scénář 1:ReléNA

Když váš obvod aktivuje relé, proud teče z kladného napájecího zdroje přes cívku relé a dolů přes řídicí tranzistor k zemi.

Flyback dioda se připojuje přes cívku, ale obráceně. Jeho katoda (pruhovaný konec) se připojuje ke kladnému napájení a jeho anoda se připojuje na stranu tranzistoru. V tomto stavu je dioda obrácená-předpětí. Funguje jako uzavřený ventil a blokuje tok proudu. Pro obvod je v podstatě neviditelný a relé funguje normálně.

Scénář 2:ReléVYPNUTO

Tady se děje kouzlo. Tranzistor se vypne a přeruší dráhu primárního proudu. Magnetické pole cívky se začne hroutit a indukuje velké zpětné EMF napětí.

Bez diody by toto napětí narůstalo na tranzistorovém spojení, což by způsobilo masivní zápornou špičku. S přítomnou diodou však toto indukované napětí najde novou cestu.

Záporná napěťová špička na straně tranzistoru činí anodu diody zápornější než její katodu. Tím se dioda okamžitě posune vpřed-, takže se chová jako sepnutý spínač. Vytváří malou uzavřenou smyčku: od jednoho konce cívky přes diodu a zpět k druhému konci cívky.

Proud, který se induktor zoufale snaží udržet, může nyní cirkulovat, neboli „volnoběžka“, touto smyčkou. Energie uložená v magnetickém poli se bezpečně rozptýlí jako teplo uvnitř vnitřního odporu diody a cívky.

Tento proces upevní napěťovou špičku na bezpečnou úroveň. Namísto prudkého nárůstu na stovky záporných voltů se nyní napětí na tranzistoru svírá na přibližně -0,7 V – propustný pokles napětí standardní křemíkové diody. Tuto úroveň hravě zvládne jakýkoli řídicí tranzistor nebo mikrokontrolér.

Vysoké náklady na opomenutí

Co se stane, když tento krok přeskočíte? Důsledky nejsou otázkou „jestli“, ale „kdy“. Pohybují se od frustrujících občasných problémů až po katastrofické trvalé poškození. Pochopení toho, jak se teorie zpětného EMF promítá do skutečných-selhání, zdůrazňuje nezbytnost této součásti.

Smažené tranzistory a MOSFETy

Spínací prvek -, ať už jde o bipolární tranzistor (BJT) nebo kovový-oxid{2}}polovodičové pole-tranzistor s efektem (MOSFET) -, obvykle zabere první zásah.

Každý tranzistor má specifikované maximální průrazné napětí. U BJT je to často napětí kolektoru-emitoru (Vceo). U MOSFETů je to Drain-zdrojové napětí (Vds). Když napětí na těchto svorkách překročí maximální jmenovité hodnoty, tranzistor utrpí trvalé poškození.

Zpětné EMF špičky z nechráněných cívek relé snadno překračují tyto hodnoty, a to i u robustních tranzistorů. 12V relé může generovat špičky přes 100V, zatímco běžný tranzistor BC547 může mít pouze 45V Vceo hodnocení.

Při překročení průrazného napětí tranzistory selžou dvěma běžnými způsoby. Mohou selhat "zkrat" a vytvořit tak trvalé připojení. Vaše relé zůstane navždy zapnuté. Nebo mohou selhat při „otevření“ a trvalé přerušení spojení. Nyní se vaše relé již nikdy nezapne.

Mikrokontrolér "Silent Killer"

Pro fandy a inženýry používající Arduino, Raspberry Pi, ESP32 nebo jiné mikrokontroléry se nebezpečí stupňuje. Na fórech podpory a v prvních projektech jsme to viděli nesčetněkrát: vše funguje několik cyklů, pak se začne chovat nevyzpytatelně. Na vině je často chybějící flyback dioda.

Poškození může být jemné a k odladění šílené.

Náhodné resety: Masivní napěťová špička vytváří výboje elektromagnetické energie. Ty se šíří sdíleným napájecím a zemním vedením a dosahují pinu Vcc mikrokontroléru. To může způsobit chvilkové poklesy nebo špičky napětí, spuštění detekčních obvodů hnědého-výpadku a spontánní resetování. Váš projekt se bez zjevného důvodu restartuje.

Mrtvé kolíky GPIO: Toto je nejpřímější a nejničivější selhání. Záporné napěťové špičky se mohou vrátit zpět na kolík GPIO pohánějící řídicí tranzistor. Přestože piny GPIO mají vnitřní ochranné diody, jsou navrženy pro malé elektrostatické výboje, nikoli pro trvalou energii z indukčních cívek. Zpětné EMF může zahltit a zničit tyto vnitřní diody a logiku pinů, čímž je trvale učiní nepoužitelnými.

Chyby čtení ADC: Elektrický šum ze špiček není omezen na obvod ovladače relé. Vyzařuje jako elektromagnetické rušení (EMI), které ruší citlivé analogové signály. Možná zjistíte, že každé sepnutí relé-činí vaše údaje z analogového-na-digitálního převodníku (ADC) hlučné a nespolehlivé.

Obecná nestabilita: Celkovým výsledkem jsou zásadně nespolehlivé obvody. Může to fungovat na vašem stole, ale v terénu selže. Může to fungovat deset minut a pak se zhroutí. Ladění těchto problémů může trvat hodiny nebo dny, to vše kvůli komponentě stojící méně než dolar.

Systémový šum a rušení

Problém přesahuje přímo připojené komponenty. Ostré, vysokonapěťové-pulzy ze zadního EMF jsou extrémně silné zdroje EMI.

Tento elektrický šum se může vázat na sousední stopy PCB, rušit komunikační sběrnice jako I2C nebo SPI a narušovat další citlivé obvody. Může způsobit závady digitální logiky, šum zesilovače zvuku a nestabilitu regulátoru napájení. Dobře-navržené systémy jsou tiché systémy a nechráněná relé patří mezi nejhlasitější zdroje hluku, které můžete představit.

Praktický průvodce umístěním diod

Pochopení teorie je jedna věc; správná implementace je druhá. Tato praktická příručka zajistí, že pokaždé umístíte a vyberete správnou diodu pro vaši cívku relé, čímž se vyhnete běžným a nebezpečným chybám.

Zlaté pravidlo orientace

Nejkritičtějším aspektem použití zpětné diody je její orientace. Dostat to zpět není jen neúčinné -, ale je to nebezpečné.

Pravidlo je jednoduché: Katoda (konec označený proužkem nebo páskem) musí být vždy připojen ke kladné straně napájení cívky relé. Anoda (neoznačený konec) se připojuje k záporné straně cívky (spínaná strana, obvykle připojená ke kolektoru nebo kolektoru tranzistoru).

Pojďme si to představit pomocí scénářů „Udělej toto / ne toto“ pro relé napájené +12V a spínané tranzistorem NPN.

Správná instalace:

+12Napájení V se připojuje k jedné straně cívky relé

Druhá strana cívky se připojuje ke kolektoru tranzistoru NPN

Flyback dioda je umístěna přes dva vývody cívky relé

Pruhovaný konec (katoda) se připojuje ke straně +12V cívky

Ne-pruhovaný konec (anoda) se připojuje ke straně tranzistorové-kolektorové cívky

Nesprávná a nebezpečná instalace:

Instalace diody zpět - s anodou (ne-proužkovaný konec) připojenou k +12V a katodou (proužkovaný konec) připojenou k tranzistoru - vytvoří přímý zkrat.

Když se tranzistor zapne, aby aktivoval relé, připojí katodu diody k zemi. Vzhledem k tomu, že anoda sedí na +12V, dioda je předepjatá-a vede tolik proudu, kolik může poskytnout napájecí zdroj. To okamžitě zničí diodu, pravděpodobně zničí řídicí tranzistor a může poškodit váš napájecí zdroj nebo způsobit požár.

Před připojením napájení vždy dvakrát-zkontrolujte orientaci diody. Proužek jde do kladné nabídky.

Výběr správné diody

Zatímco běžná rada říká „použijte pouze 1N4001“, profesionálnější přístup zahrnuje výběr diod na základě konkrétních potřeb obvodu. Zde jsou klíčová kritéria, která je třeba zvážit.

Kritérium 1: Reverzní napětí (V_R)

Maximální zpětné napětí diody (V_R nebo V_RRM) je maximální napětí, které může zablokovat při zpětném-předpětí. V našem obvodu se to stane, když je relé zapnuto. Napětí na diodě se jednoduše rovná napájecímu napětí cívky relé. Proto musí V_R diody překročit napájecí napětí vaší cívky. Dobré pravidlo: zvolte V_R alespoň dvojnásobek napájecího napětí pro bezpečnou rezervu. Pro 12V relé funguje perfektně dioda s 50V V_R (jako 1N4001). U 24V relé je 50V zavřeno; 100V (jako 1N4002) by bylo bezpečnější.

Kritérium 2: Dopředný proud (I_F)

Průměrný dopředný proud diody (I_F) se musí rovnat nebo překračovat trvalý proud odebraný cívkou relé. Při volnoběhu se proud přes diodu rovná proudu, který protékal cívkou. Najděte proud cívky v jejím datovém listu nebo vypočítejte pomocí Ohmova zákona (proud=napětí / odpor cívky). Většina malých signálových a výkonových relé odebírá mnohem méně než 1A, takže obvykle stačí standardní 1A diody jako jakákoli řada 1N400x.

Kritérium 3: Rychlost přepínání (t_rr)

Toto je pokročilejší, ale důležité. Reverzní doba zotavení (t_rr) je doba, za kterou se dioda „vypne“ a začne znovu blokovat proud. Pro jednoduché aplikace zapnutí/vypnutí, kde se relé spínají jen zřídka (například jednou za několik sekund), nepředstavuje standardní rychlost obnovovací diody problém.

Pokud však řídíte cívku relé pulzními -signály šířkové modulace (PWM) -, které možná řídí otáčky stejnosměrného motoru nebo výkon topného článku -, relé se spíná stovky nebo tisícekrát za sekundu. V tomto scénáři mohou být standardní diody příliš pomalé, aby účinně zachytily napěťové špičky při vysokých frekvencích.

Pro aplikace PWM musíte použít rychlou obnovu nebo ještě lépe Schottkyho diody. Ty mají mnohem kratší dobu zpětného obnovení a jsou navrženy pro vysokofrekvenční přepínání-.

Tato tabulka poskytuje jasné vodítko pro výběr:

Pro většinu amatérských projektů zahrnujících jednoduché ovládání zapnutí/vypnutí 5V nebo 12V relé je 1N4007 vynikající, nad{4}}přespecifikovaná a snadno dostupná volba. Pro jakékoli řízení PWM jsou vynikající možnosti Schottkyho diody jako 1N5817 (až 20V) nebo 1N5819 (až 40V).

Scénáře pokročilé ochrany

Zatímco standardní diody řeší 95 % aplikací DC relé, další scénáře a komponenty stojí za to znát. To demonstruje komplexnější porozumění potlačení přechodového napětí.

Obsluha AC relé

Je důležité pochopit, že jednoduché diody nebudou fungovat pro relé se střídavými cívkami. Umístění diody přes cívku střídavého proudu způsobí její vedení v jednom střídavém půl-cyklu, čímž vznikne zkrat, který zničí diodu a potenciálně i obvod.

Správný způsob potlačení zpětného EMF na střídavých cívkách využívá součástky určené pro bipolární napětí. Dvě nejběžnější řešení jsou:

RC Snubber Network: Skládá se z rezistoru a kondenzátoru zapojených do série, umístěných paralelně se střídavou cívkou. Absorbuje vysokofrekvenční-energii.

Metal Oxide Varistor (MOV): MOV je napěťově -závislý rezistor. Při normálním provozním napětí je jeho odpor velmi vysoký. Když nastanou napěťové špičky, odpor dramaticky klesne a přechodná energie se posune pryč od zbytku obvodu. Je umístěn přímo paralelně se střídavou cívkou.

Nikdy nepoužívejte standardní zpětné diody na AC relé.

Zenerovy a TVS diody

U určitých vysoce{0}}výkonných stejnosměrných aplikací mohou mít jednoduché zpětné diody jednu malou nevýhodu: mohou mírně prodloužit dobu vybití a rozepnutí relé-. To se děje proto, že volnoběžný proud klesá relativně pomalu.

V aplikacích, kde je kritický{0}}rychlý možný čas vypnutí relé, lze použít dvě alternativy:

Zenerova dioda: Zenerova dioda může být umístěna v sérii se standardní flyback diodou. Zenerovy diody umožňují zvýšení napětí kleští na vyšší, ale stále bezpečné úrovně (jako 24V pro 12V systémy). Toto vyšší napětí cívky způsobí, že proud (a magnetické pole) ubývá mnohem rychleji, což má za následek rychlejší uvolnění relé.

Dioda pro potlačení přechodného napětí (TVS): Diody TVS jsou jako dvě Zenerovy diody umístěné zády k sobě--, navržené speciálně k pohlcování přechodných napěťových špiček. Jednosměrné TVS diody mohou nahradit flyback diody. Nabízejí velmi rychlé doby odezvy a robustní schopnosti absorpce energie, ale obvykle stojí více než standardní diody.

U většiny projektů jsou tyto alternativy zbytečné, ale jsou to cenné nástroje pro inženýry navrhující vysoko{0}}rychlostní a vysoce{1}}spolehlivé systémy.

Závěr: Malá součástka

Začali jsme prozkoumáním skrytého nebezpečí v každé cívce relé: silné zpětné EMF generované při výpadku napájení. Tato napěťová špička, způsobená kolabujícími magnetickými poli, tiše zabíjí tranzistory, mikrokontroléry a celkovou stabilitu systému.

Řešení je stejně elegantní jako jednoduché: zpětná dioda umístěná paralelně s cívkou. Tato drobná součástka poskytuje bezpečnou cestu pro rozptýlení indukční energie, svírá napěťové špičky a chrání celý řídicí obvod před poškozením.

Zjistili jsme vážné důsledky vynechání této diody, od smažených součástek až po šíleně náhodné resety. Vytvořili jsme také praktického průvodce implementací bez-chyb.

Pamatujte na zlaté pravidlo: proužek diody se vždy připojuje ke kladné straně napájení cívky.

Přidání zpětné diody není volitelným vylepšením nebo pokročilou technikou. Je to základní,-osvědčený postup, o kterém nelze vyjednávat. Za pár centů, které stojí, poskytuje tato malá dioda velký klid a zajišťuje spolehlivost a dlouhou životnost jakéhokoli elektronického projektu, který spíná indukční zátěže.
